在工業自動化領域，安全光柵與安全光幕是保障人員和設備安全的關鍵防護裝置。它們通過非接觸式的紅外光束形成無形的保護屏障，廣泛應用于沖壓機械、焊接機器人、自動化裝配線等危險區域。本文將系統介紹其種類、區分方法，并結合速晨自動化的產品進行解析。

一、安全光柵/安全光幕的主要種類

安全光柵/光幕的種類繁多，主要可以從以下幾個維度進行劃分：

1. 按保護功能分類：

• 類型2（CAT 2）/ 類型4（CAT 4）：這是根據IEC 61496標準劃分的安全等級。類型2適用于風險較低的環境，出現單一故障時可能失去保護功能；類型4適用于高風險環境，具備更高的可靠性和冗余設計，即使出現單一故障，保護功能依然存在。

• 人手/手指保護型：光軸間距較小（如10mm、14mm、20mm），主要用于防止操作者的手指或手掌進入危險區域。

• 身體/人體保護型：光軸間距較大（如30mm、40mm），用于檢測整個人體或軀干的侵入，防止人員進入大型設備的危險區域。

• 區域防護型（光幕）：通常由多對收發器組成，形成一個二維或三維的立體保護區域。

1. 按檢測原理與結構分類：

• 對射式（通過光束式）：由分離的發射器和接收器組成，是最常見、最可靠的類型。發射器發出平行光束，接收器接收。當光束被遮擋時，輸出安全信號。

• 反射式（回歸反射式）：僅需一個包含發射和接收單元的主機，配合一個反光板（反射鏡）使用。光束經反光板反射回主機。安裝更靈活，但抗干擾能力相對較弱。

• 漫反射式：檢測自身發出的光被物體反射回來的信號。通常用于短距離、非精確的安全檢測或存在檢測。

1. 按應用場景與特性分類：

• 標準型：適用于一般工業環境。

• 抗光干擾型：適用于存在強烈環境光（如焊接弧光、太陽光直射）的場合。

• 防水防塵型（IP等級高）：適用于潮濕、多粉塵、油污的環境。

• 金屬外殼型：具備更高的機械強度和抗沖擊能力，適用于惡劣工況。

二、如何區分與選型

區分和選擇合適的安仝光柵/光幕，需要綜合考慮以下關鍵參數和現場條件：

1. 保護高度：指光幕的有效防護垂直范圍。根據危險區域的高度選擇，需完全覆蓋。
2. 光軸間距：決定能檢測到的最小物體。手指防護通常選擇10mm或14mm間距，身體防護選擇30mm或40mm。
3. 檢測距離：發射器與接收器之間（或與反光板之間）的最大有效工作距離。必須滿足現場安裝距離要求。
4. 響應時間：從光束被遮擋到輸出安全信號的時間。對于高速運動的機械（如沖床），響應時間必須極短（通常小于15ms），以確保在人體接觸危險點前停機。

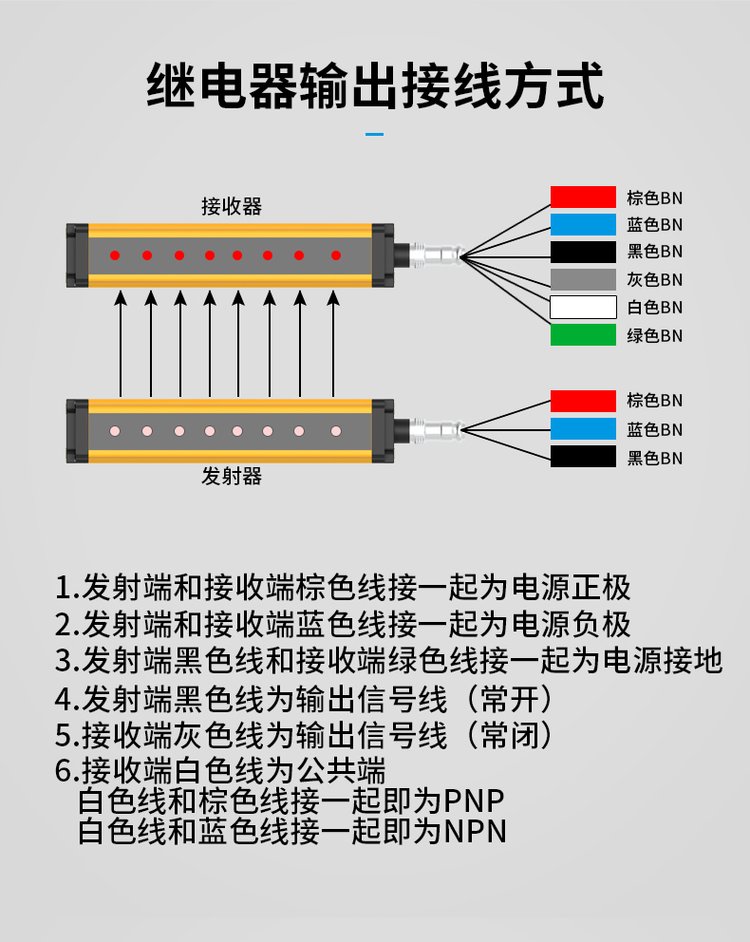

5. 輸出信號類型：通常為安全繼電器觸點（OSSD）輸出，用于直接切斷設備主控回路。也可能有NPN/PNP晶體管輸出用于信號反饋。
6. 安全完整性等級（SIL）/性能等級（PL）：根據風險評估確定所需的安全等級，確保符合相關安全標準（如ISO 13849）。
7. 環境適應性：考慮環境的溫度、濕度、粉塵、油污、電磁干擾等因素，選擇相應防護等級（IP）和外殼材質的產品。

三、速晨自動化光柵光幕產品特點與選型參考

作為知名的工業自動化產品供應商，速晨自動化提供系列化的安全光柵/光幕解決方案，其產品通常具備以下特點，可供用戶選型時參考：

• 產品線齊全：速晨自動化一般會提供從經濟型到高性能型，從手指保護到人體保護，從對射式到反射式的多種型號，覆蓋不同安全等級（CAT 2 / CAT 4）和應用需求。
• 高可靠性設計：采用優質紅外LED和精密光學透鏡，確保光束穩定、抗干擾能力強。核心電路設計注重冗余和安全自檢。
• 易于安裝調試：產品通常設計有對齊指示燈、功能狀態指示燈，并可能配備便捷的安裝支架，簡化現場安裝和對光流程。
• 堅固耐用：主流產品采用金屬或高強度工程塑料外殼，具有較高的IP防護等級（如IP65），能適應苛刻的工業環境。
• 兼容性強：輸出信號標準，易于與各類PLC、安全繼電器模塊及機械設備控制系統集成。

選型建議：在考慮速晨自動化具體型號時，用戶應首先明確自身設備的危險等級、所需防護部位（手指、手掌還是身體）、安裝空間尺寸以及環境條件，然后對照上述區分要點，查閱速晨自動化的產品目錄，選擇匹配的保護高度、光軸間距、檢測距離和安全等級的產品。必要時，應咨詢其技術支持人員，進行精確的風險評估和產品確認。

###

正確選擇和使用安全光柵/光幕，是構建安全自動化生產線的基石。通過理解其種類、掌握區分與選型的關鍵要素，并結合像速晨自動化這類可靠供應商的產品特性，企業可以有效地為操作人員提供最佳防護，同時保障生產效率和設備穩定運行，實現安全與效益的雙贏。
